具備針對加工行業的安全設計 - 獲得多種國際防爆認證
無壓損 - 全通徑設計
過程透明度高 - 具備診斷功能
安裝簡便，安裝成本低 - 回路供電式變送器
完全符合工業標準要求 - IEC/ATEX/FM/CSA/TIIS/ NEPSI
供服務使用的自動數據恢復功能
測量原理的選擇不受壓力、密度、溫度、電導率和粘度的限制
管道式測量，適用于化工和石化行業中均勻導電液體和非導電液體測量
儀表特性
完全符合 NACE MR0175 和MR0103標準
公稱直徑：DN 25 ~ 300 (1 ~ 12")
介質溫度： –40 ~ 200 °C (–40 ~ 392 °F)
一體化型和分離型可選
兩行背光顯示，按鍵操作
HART, PROFIBUS PA, FOUNDATION Fieldbus
特征和規格
測量原理 | 超聲波流量測量 |

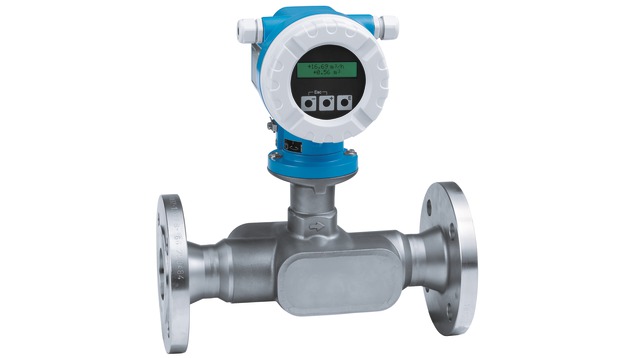

產品標題 | 回路供電的高精度流量計，采用創新的雙通道設計，只需滿足最小前直管段長度要求。用于在化工和石化行業中測量均勻的導電性和非導電性液體。 |
傳感器特點 | 針對過程行業的安全設計：國際危險區認證。無壓損：通徑結構設計。過程透明：配備診斷功能。完全符合NACE MR0175和MR0103標準。公稱口徑：DN 25...300 (1...12")。 |
變送器特點 | 安裝簡單，降低安裝成本：回路供電的變送器。完全符合行業標準：IEC/ATEX/FM/CSA/TIIS/NEPSI。自動恢復數據，用于服務。提供一體式或分體式儀表。兩行背光顯示，按鍵操作。 |
公稱口徑范圍 | 雙通道型：DN 80...300 (3...12") |
三通道型：DN25...50 (1...2") | |
四通道型：DN 80...300 (3...12") | |
接液部件材質 | 傳感器： |
A351-CF3M（DN25...100） | |
1.4404/TP316/TP316L或A106 GrB（DN150...300） | |
超聲波傳感器：1.4404/316/316L | |
法蘭：1.4404/316/316L or A105/1.0432 | |
測量變量 | 體積流量、質量流量計算值、聲速、流速、信號強度 |
最大測量誤差 | 體積流量（標準）： |
- ±0.5 % o.r.，適用0.5...10 m/s (1.6...33 ft/s) | |
體積流量（可選）： | |
- ±0.3 % o.r.，適用0.5...10 m/s (1.6...33 ft/s) | |
測量范圍 | 0.5...10 m/s (1.6...33 ft/s) |
最大過程壓力 | PN 40 / ASME Cl. 300 / JIS 20K |
介質溫度范圍 | -40...+150 °C (-40...+302 °F) |
可選：-40...+200 °C (-40...+392 °F) | |
環境溫度范圍 | -40...+60 °C (-40...+140 °F)，一體式儀表 |
-40...+80 °C (-40...+176 °F)，分體式傳感器 | |
-40...+60 °C (-40...+140 °F)，分體式變送器 | |
變送器外殼材質 | 帶鋁合金AlSi10Mg涂層 |
防護等級 | IP67，type 4X |
IP68 type 6P（分體式） | |
顯示/操作 | 兩行背光顯示，3個按鍵 |
輸出 | 1路4...20 mA HART |
1路脈沖/頻率/開關量輸出（無源） | |
輸入 | 不適用 |
數字通信 | HART、Profibus PA、FOUNDATION Fieldbus |
電源 | 兩線制回路供電 |
防爆認證 | ATEX |
FM | |
CSA | |
TIIS | |
其他認證和證書 | 3.1材料證書（接液部件），在認證標定裝置上標定（符合ISO/IEC 17025標準）、CRN、AD2000、PED、EAC認證 |
產品安全性 | EAC認證 |
計量認證和證書 | 在認證標定裝置上標定（符合ISO/IEC 17025標準） |
壓力認證和證書 | CRN、PED、AD2000 |
材料證書 | 3.1材料證書（接液部件） |
