即使在多變的測量產品或過程條件下，依然保持可靠測量
HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷
多回波追蹤創新技術，為測量結果帶來高度可靠性
硬件與軟件根據IEC 61508標準開發，達到SIL3級別
心跳技術，在整個生命周期內實現高效、安全的工廠運營
無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）
通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本
應用領域

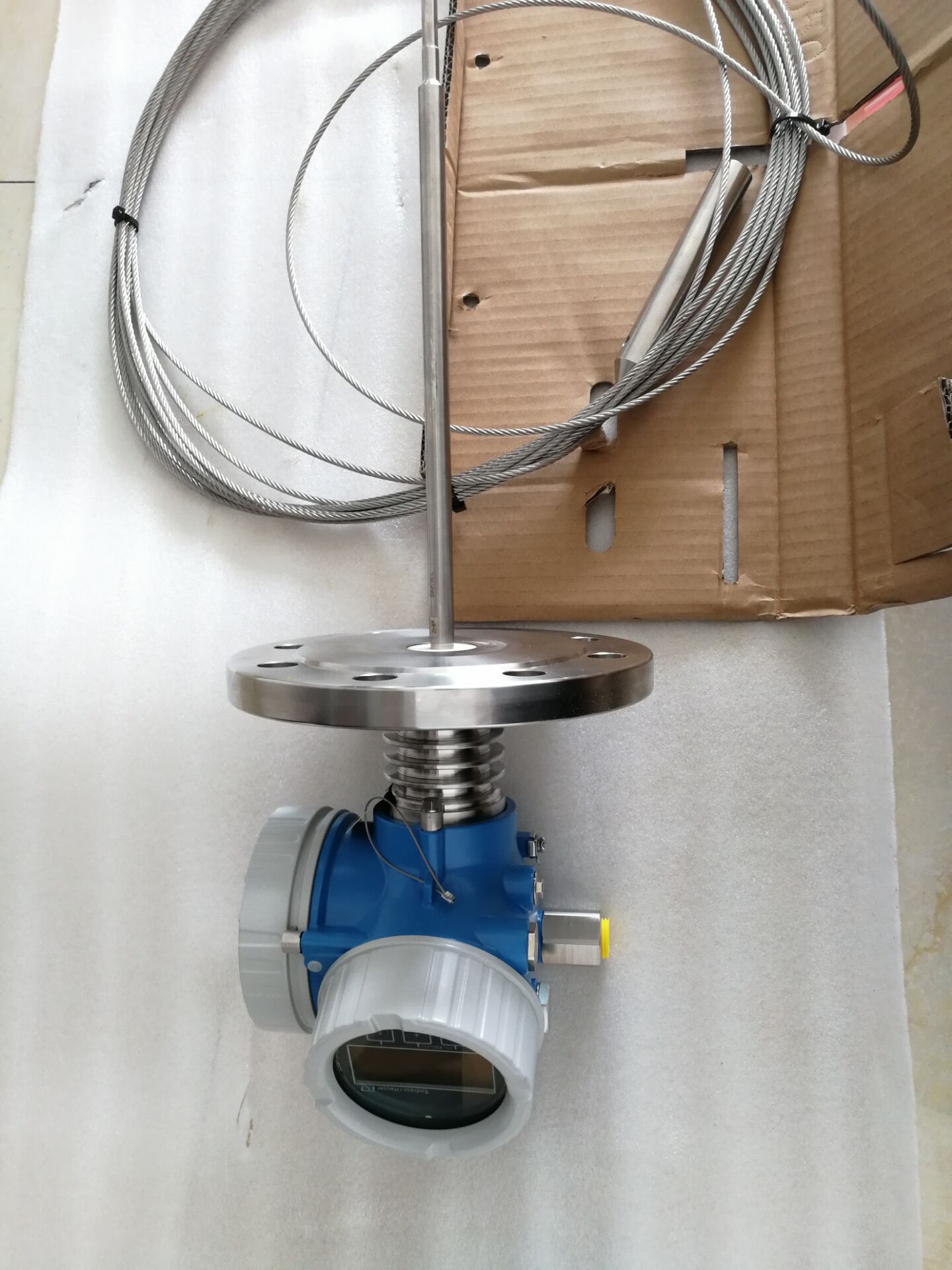

可選擇桿式、纜式或同軸桿測量。
過程連接：始于¾" 螺紋或法蘭
溫度：-40 到 +200°C (-40 到 +392°F)
壓力：-1 到 +40bar(-14.5 到 +580psi)
最大測量范圍：桿式 10m (33ft), 纜式 45m (148ft), 同軸桿 6m (20ft)
精度誤差： ±2mm (0.08")
國際防爆保護認證， WHG溢出保護， SIL，船用認證，5-點線性協議
特征和規格
測量原理 | 導波雷達 |
特點/應用 | Premium精度的設備 |
桿式探頭、纜式探頭、同軸探頭 | |
內置數據存儲單元，出廠預標定，可靠測量：波動液面+泡沫，變化介質 | |
界面測量 | 清晰的液/液界面； |
同時測量界面和總液面高度 | |
特點 | Bluetooth® commissioning, |
Operation and maintenance SmartBlue App | |
電源/通信 | 兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus） |
四限制（HART） | |
測量精度 | 桿式探頭：+/- 2 mm (0.08 in) |
纜式探頭<= 15 m (49 ft): +/- 2 mm (0.08 in) | |
Rope probe > 15 m (49 ft)： +/- 10 mm (0.39 in) | |
同軸探頭：+/- 2 mm (0.08 in) |
環境溫度 | -50...+80 °C |
(-58...+176 °F) | |
過程溫度 | -50...+200 °C |
(-58...+392 °F) | |
過程壓力（絕壓）/最大過壓限定值 | 真空...40 bar |
(真空...580 psi) | |
主要接液部件 | 桿式探頭： |
316L、Alloy C合金、陶瓷 | |
纜式探頭： | |
316、316L、Alloy C合金、陶瓷 | |
同軸探頭： | |
316L、Alloy C合金、陶瓷、PFA | |
過程連接 | 螺紋： |
G3/4...G1 1/2、 | |
MNPT 3/4...MNPT1 1/2 | |
法蘭： | |
ASME 1 1/2"...8"、 DN50...DN 200、 JIS 10K | |
傳感器長度 | 桿式探頭：10 m (33 ft) |
纜式探頭：45 m (148 ft) | |
同軸探頭：6 m (20 ft) |
最大測量距離 | 桿式探頭： 10 m (33 ft)；最小介電常數DK>1.6 |
纜式探頭： 25...30 m (82...98 ft)；最小介電常數DK>1.6； | |
30...45 m (98...148 ft)；最小介電常數DK >1.9 | |
同軸探頭；最小介電常數DK>1.4 | |
通信 | 4...20 mA HART |
PROFIBUS PA | |
FOUNDATION Fieldbus |
證書和認證 | ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC、EAC |
安全認證 | 溢出保護WHG |
SIL |
設計認證 | EN 10204-3.1 |
NACE MR0175，MR0103 | |
ASME B31.1，B31.3 | |
AD2000 |
船級認證 | GL、ABS、LR、BV、DNV |
選項 | 分體式傳感器，帶3 m (9 ft)電纜 |
氣密饋通 |
應用限制 | 臥罐： 使用同軸探頭 |
腐蝕性液體： FMP52 | |
界面測量：使用同軸系統（同軸探頭、旁通管、導波管） | |
帶乳化層的界面： FMP55 |
