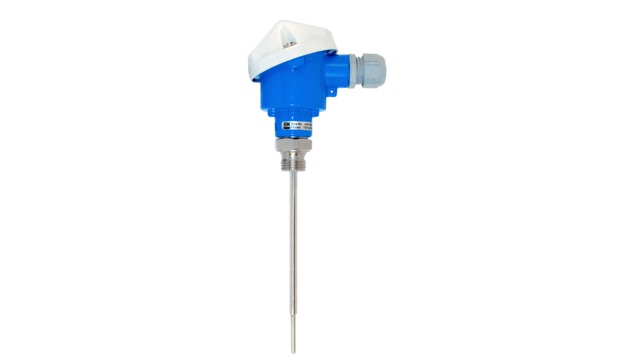

德國E+H Omnigrad T TST41N模塊化鉑電阻(RTD)溫度計溫度計主要用于化工行業，也適合其它行業應用。頭部裝配變送器的設備可即裝即用，與直接連線的傳感器相比，增強了測量精確度和可靠性。多種過程連接、規格和材質提供了應用的靈活性。
優勢
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的浸入長度，靈活性高
芯子兼容性高，設計符合DIN 43772標準
短錐/錐形端部，加快反應時間
頭部變送器選擇容易：模擬輸出4至20 mA、HART®、PROFIBUS® PA或 FF現場總線
特征和規格：
測量原理 | 熱電阻 |
特點/應用 | 英標 |
模塊化溫度計 | |
響應時間短（縮徑型/錐管型） | |
螺紋過程連接 | |
帶延長頸 | |
接線盒 | TA20A，鋁，螺紋蓋 |
TA20D，鋁，鉸鏈高蓋 | |
TA30A，E+H，鋁，低蓋，帶/不帶顯示單元 | |
TA30D，E+H，鋁，高蓋 | |
TA20B，塑料，螺紋蓋 | |
熱保護套管 | 無（不能與熱保護套管配套使用） |
鎧裝芯子/探頭 | 礦物絕緣材料（MI），可彎曲 |
熱保護套管外徑 | 6.0 mm (0.24'') |
9.0 mm (0.35'') | |
所需最大插入深度 | 最大10,000.00 mm (393.70'') |
熱保護套管材質 | 1.4404 (316L) |
過程連接 | 公螺紋： |
G1/2" | |
G3/4" | |
G1" | |
NPT1/2" | |
NPT3/4" | |
NPT1" | |
M20x1.5 | |
熱保護套管末端類型 | 縮徑管 |
表面光潔度Ra | 0.8 μm (31.5 μin.) |
工作溫度范圍 | PT 100： |
-50...600 °C | |
(-58...1.112 °F) | |
最大過程壓力（靜壓） | 20 °C時：20 bar (290 psi) |
測量精度 | Cl. A ，遵循IEC 60751標準 |
Cl. AA，遵循IEC 60751標準 | |
響應時間 | 取決于設置 |
t50 = 3 s | |
t90 = 6 s | |
模塊化溫度變送器 | 是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
